振動流化床干燥機,振動干燥機,流化床干燥機--常州科達干燥

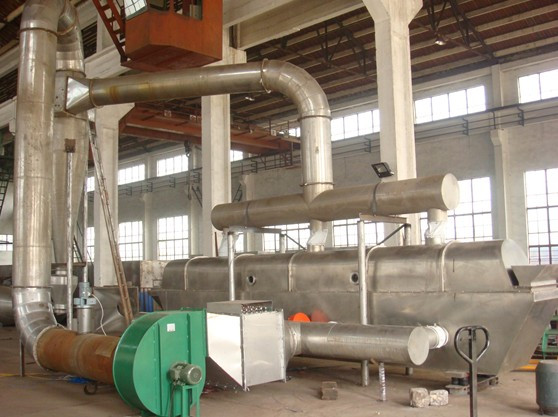

一、產品名稱：振動流化床干燥機

產品名稱：ZLG系列振動流化床干燥機

產品詳情

    振動流化床干燥機簡稱振動流化床，是一種適用于粒度大于50μm的粉體、顆料狀物料烘干的專用設備。是一種附加振動強化傳熱和傳質的流化床干燥裝置，由于在干燥過程中由機械振動幫助物料流化，不僅有利于邊界層湍流，強化穿熱傳質，還確保了在相對穩定流力學條件下工作。該設備除具有很好干燥功能之外，還可根據工藝需要在振動流化床干燥機附加物料造粒、冷卻、篩分和輸送等工藝。
    在流化床中，氣體經均壓分布板均勻分布后，穿過床層物料，使物料懸浮在氣流中，形成流化態，由于流化床能給物料和熱流體介質提供較大的接觸面積，使物料均勻混合并進行充分的傳熱和傳質，為物料的干燥和冷卻過程提供了理想的工藝條件。物料劇烈攪動減少了氣膜阻力，熱效率較高，可達 60%-80% 。廣泛適用于化工、輕工、醫藥、食品、塑料、糧油、礦渣、制鹽、糖等行業的粉料、結晶體、顆粒狀物料的干燥、冷卻、增濕等作業。作為干燥設備使用時，設備可同時具備干燥和冷卻功能，產品可直接包裝。大型設備一般采用分體式，以便盡可能減少參振質量，降低能耗。
    振動流化床是一種很成功的改型流化床，將機械振動加于流化床即為振動流化床，在振動流化床中的由于床層的強烈運動使傳熱和傳質阻力減少。振動流化床中的干燥速率比對流流化床高1.5~2.5倍。恒速干燥階段與固定床層相比干燥速度提高數倍。值得一提的是，在降速干燥階段臨界含水量也因振動而降低，振動能調整固體毛細管中所含水分的共振頻率，使以分子形態結合的水分因振動而部分被排除。
   標準的振動流化床由均壓風箱、流化段、沉降段三部分組成。熱能以錯流方式由熱空氣傳給濕物料表面，在流化段進行加熱干燥，濕物料在熱氣流和振動力作用下互相混合與碰撞，從而保證濕物料與熱氣流進行充分的傳質和傳熱，使床面上的料層保持一個均勻定向移動的流化狀態，被夾帶的顆粒在擴大段與氣流分離并沉降到流化段，干燥成品由出料口排出。廢氣經旋風分離器等凈化后排出。
應用范圍：
　 　適用于化工、制藥、食品、脫水蔬菜、糧食、礦產等行業的粉狀、結晶體、顆粒狀物料及粉體制成的顆粒物料的干燥、冷卻增濕作業。如：檸檬酸、味精、雞精、硼酸、硼砂、硫銨、復合肥、豆粕、酒糟、種子、礦渣、砂糖、葡萄糖酸鈉、氟硅酸鈉等。
性能特點：

與其他顆粒干燥工藝相比較，流化床干燥工藝具有很多優點：
1、顆粒原料可以輕易地流化、輸送加工。
2、對干燥熱敏性產品可避免局部物料過熱，適應性強。不降解產品的分子量，不破壞產品的物理化學特性。
3、由于流化床能給物料和流體介質提供較大的接觸面積，使物料均勻混合并進行充分的傳熱和傳質，因此具有極高的熱效率。

4、流化床內可設管束型或平板型的熱交換器，用于間接加熱或冷卻，能使物料在較低溫度下得到較高的蒸發速度，明顯節約能耗，減少廢氣凈化設施。
5、干燥和冷卻能在一臺組合式流化床中有效的進行，因而即節省投資又降低生產成本。
6、自動采集各段干燥介質溫度、床面負壓等重要數據，實現電腦控制，滿足干燥工藝的要求。
7、流化床適用于平均粒度在50μm-5mm的粒狀、粉狀、塊狀的產品。
8、對物料表面的損傷小，可用于易碎物料的干燥;物料顆粒不規則時亦不影響工作效果。
9、可調性好，適應面寬。料層厚度和在機內移動速度以及全振幅變更均勻可實現無級調節。
10、采用全封閉式的結構，有效地防止了物料與空氣間空叉感染作業環境清潔。
流程結構示意圖

振動流化床應用參數表：

物料名稱	物料形狀	初水份（％）	終水份（％）	熱源	出料溫度	床面積處理量（Kg/m2.h）
檸檬酸	粒狀	2.5	0.5	蒸汽	常溫	200
味精	粉狀	5	0.3	蒸汽	常溫	200
味精	粒狀	5	0.2	蒸汽	常溫	280
雞精	粒狀	5-7	0.5	蒸汽	常溫	190
精鹽	粒狀	1.85	0	蒸汽	常溫	2400
豆粕	片狀	16.8	12.5	蒸汽	常溫	1000
大豆	顆粒	12.2	10.9	蒸汽	常溫	1200
豆瓣	片狀	18.9	13	蒸汽	常溫	1100
飼料	柱狀顆粒	28	6.9	蒸汽	常溫	150
玉米胚芽	粒狀	55	5	蒸汽	常溫	50
中藥飲片	片狀	58	4	蒸汽	常溫	40
阿司匹林	粉狀	3.1	0.1	蒸汽	常溫	600
酒糟	粒狀	74	8.2	蒸汽	常溫	50
茶葉	條狀	15	7.4	蒸汽	常溫	300
珍珠粉	粉狀	9.1	0	蒸汽	常溫	450
淀粉	粉狀	43.4	13.2	蒸汽	常溫	90
硫胺	粒狀	3.01	0.28	蒸汽	常溫	700
硼酸	粒狀	4.1	0.3	蒸汽	常溫	900
硼砂	粒狀	6.5	0.2	蒸汽	常溫	500
癸二酸	針狀晶體	9.25	0.15	蒸汽	常溫	180
纖維素（CMC）	絮狀	35	3.6	蒸汽	常溫	80
三元復合肥	球狀	24.4	5.5	蒸汽	常溫	280
白碳黑	膏狀	78.6	11.8	蒸汽	常溫	100
草酸	粒狀	6.2	0.1	蒸汽	常溫	700
塑料粒子	粒狀	3.7	0.01	蒸汽	常溫	300
高錳酸鉀	粒狀	3.7	0.15	蒸汽	常溫	500
鈣鎂磷肥	粒狀	11.1	0.35	蒸汽	常溫	400
膨潤土	粉狀	20.5	0.5	蒸汽	常溫	500
活性白土	粉狀	43.7	17.9	蒸汽	常溫	180
火柴桿	條狀	46.9	8	蒸汽	常溫	100
煙梗絲	絲狀	30	14	蒸汽	常溫	200
洗衣粉	粉狀	10	1.75	蒸汽	常溫	300
催化劑	粒狀	25.5	2.3	蒸汽	常溫	100-300
聚乙烯	粉狀	21	0.06	蒸汽	常溫	120
聚氯乙烯	粉狀	12.8	0.29	蒸汽	常溫	150
氯化氨	粒狀	4-6.7	0.5	蒸汽	常溫	500-600

振動流化床主體設備參數：

型號	A床體長	B床體寬	C主體寬度	D進風箱體高度	E上床體高度	F總高度	參考重量
ZLG3×0.30	3000	300	1350	900	430	1650	1250
ZLG4.5×0.30	4500	300	1350	900	430	1650	1560
ZLG4.5×0.60	4500	450	1550	950	430	1700	1670
ZLG4.5×0.60	4500	600	1650	950	430	1700	1910
ZLG6×0.45	6000	450	1650	950	430	1700	2100
ZLG6×0.60	6000	600	1700	1000	600	1700	2410
ZLG6×0.75	6000	750	1850	1000	600	1850	2340
ZLG6×0.9	6000	900	2000	1000	600	1850	3160
ZLG7.5×0.6	7500	600	1850	1000	600	1850	3200
ZLG7.5×0.75	7500	750	2000	1000	600	1850	3600
ZLG7.5×0.9	7500	900	2100	1000	600	1850	4140
ZLG7.5×1.2	7500	1200	2500	1150	800	2050	5190
ZLG7.5×1.5	7500	1200	2800	1250	900	2250	6500
ZLG8×1.8	8000	1800	3250	1500	1000	2500	8600

 振動流化床技術參數：

型號	流化床面積（m2）	進風溫度（℃）	出風溫度（℃）	干燥強度 （kg.H2O/h）	振動電機
					型號	功率
ZLG3×0.3	0.9	70-140	40-70	30-45	ZDS31-6	0.8×2
ZLG4.5×0.3	1.35	70-140	40-70	45-75	ZDS31-6	0.8×2
ZLG4.5×0.45	2.025	70-140	40-70	70-125	ZDS32-6	1.1×2
ZLG4.5×0.6	2.7	70-140	40-70	90-150	ZDS41-6	1.5×2
ZLG6×0.45	2.7	70-140	40-70	90-150	ZDS32-6	1.1×2
ZLG6×0.6	3.6	70-140	40-70	120-200	ZDS41-6	1.5×2
ZLG6×0.75	4.5	70-140	40-70	150-250	ZDS42-6	2.2×2
ZLG6×0.8	4.8	70-140	40-70	160-270	ZDS42-6	2.2×2
ZLG6×0.9	5.4	70-140	40-70	180-300	ZDS42-6	2.2×2
ZLG7.5×0.6	4.5	70-140	40-70	150-250	ZDS42-6	2.2×2
ZLG7.5×0.75	5.625	70-140	40-70	190-315	ZDS51-6	3.0×2
ZLG7.5×0.8	6	70-140	40-70	200-335	ZDS51-6	3.0×2
ZLG7.5×0.9	6.75	70-140	40-70	225-375	ZDS51-6	3.0×2
ZLG7.5×1.2	9	70-140	40-70	300-500	ZDS51-6	3.0×2
ZLG7.5×1.5	11.25	70-140	40-70	375-625	ZDS51-6	4.0×2
ZLG8×1.2	9.6	70-140	40-70	320-535	ZDS51-6	4.0×2
ZLG8×1.5	12	70-140	40-70	400-670	ZDS51-6	5.5×2
ZLG8×1.8	14.4	70-140	40-70	480-800	ZDS51-6	5.5×2
并不表示僅可提供上表所列規格。上表參數僅作參考，以設備技術方案書為準。進風溫度超過上表上限時，應在咨詢時提出。
床體（與物料接觸部分）材質可選擇：碳鋼、鋁、鋁合金、不銹鋼（指定牌號）、鈦（指定牌號）以及物料經過處指定材料。
外封面材質可選擇：碳鋼、不銹鋼（指定牌號）。
設備熱源：可選擇電加熱、蒸汽加熱及蒸汽+電加熱、導熱油加熱、燃煤熱風爐、燃?xì)鉄犸L(fēng)爐、燃油熱風爐等。
尾氣處理方式：根據粉體密度、粒度等特性，選擇旋風、旋風+旋風、旋風+布袋、旋風+旋風+濕法洗滌塔等。
設備標注特性示例： ZLG3-0.3-T： CT-C-Ⅱ內部不銹鋼鋁翅片蒸汽加熱型配套不銹鋼標準壓制盤。
第一組字母箱體材質：I---Internal   stainless steel（內部不銹鋼）                             T---The inner and outer stainless steel （內外不銹鋼）
第二組字母加熱型式：S---Steam   heating  （蒸汽加熱型）                              E---Electric heating type（電加熱型）                              H--- hot-blast furnace（熱風爐加熱型）
第二組字母S后綴散熱器材質：SS---Stainless   steel finned tube（不銹鋼翅片管）                                             AS---Aluminum alloy steel   tube（鋁合金碳鋼翅片管）
第三組字母除塵型式：C--- cyclone   separator（旋風分離器）                              P--- pulsed jet cloth filter（脈沖布袋除塵器）                              W---Wet scrubbing dust   collector（濕法洗滌除塵器）
